現在ネスティングラックは在庫不足のため、発送が遅くなっております。納期についてはこちらまでお問い合わせください。

ネスティングラック（ネステナー）とは

ネスティングラック

ネスティングラックは、物流の合理化・省力化・空間の有効活用に抜群の威力を発揮する収納機器として、幅広い人気と信頼があります。
平面上のサイズはおよそパレット1枚分の大きさと省スペースなので、パレットラック（重量棚）と比較すると、設置レイアウトの自由度が高く、様々な間取りの倉庫へ設置することができます。
また、設置の際に組立作業や床へのアンカー固定が必要ないこともネスティングラックの大きなメリットです。
現場にフォークリフトさえあれば、設置、撤去、レイアウト変更を簡単におこなうことができます。

ネスティングラックが物流の現場に適する3つの理由

当店では耐荷重別に5つのモデルを用意しており、それぞれ組み立てやすさや頑丈さ等に違いがありますので、
ご利用の環境やお好みに合わせてお選びください。
※表記の耐荷重は棚全体でなく、1段（棚板1枚）あたりの最大耐荷重となります。

自由に移動ができる重量棚！

自由に移動ができる重量棚！

重量物を扱うパレットラックでは、設置の際の組立や床固定、また移設の際には解体作業が伴いますが、ネスティングラックではこれらの作業が一切必要ありません。
フォークリフトを使えば、パレットを積んだまま簡単に移動もできるので、より柔軟な物流業務を実現することができます。

多段積みで空間の有効利用！

多段積みで空間の有効利用！

ネスティングラックの大きな特徴として、多段積みができるという点が挙げられます。
フォークリフトを使って、上段の棚の凹部分を下段の棚の凸部分に載せるだけなので、段積み作業は簡単に行なえます。

また強度に関して、1段あたりの耐荷重は1トンまでの安心設計。
段積みの場合、上段からの荷重がかかればかかるほど全体の一体性が増す構造となっているので、強度面でも安心してお使いいただけます。

不要時は重ねて収納 省スペース！

不要時は重ねて収納 省スペース！

倉庫での管理業務において悩みの種となるのが、時期による物量の増減で生まれるデッドスペース。
しかしネスティングラックは未使用時に重ねて収納することが可能です。
収納して空いたスペースは、別の用途として有効活用することができます。

ネスティングラック（ネステナー）一覧

逆ネスティングラック

逆ネスティングラックは、床にパレットを直置きすることができるため、1台につき2パレット分の荷物を収納することができます。
天井の低い倉庫や、フォークリフトとハンドパレットを併用されているお客様におすすめの商品です。

接合方式は「プラグ方式」を採用。
従来のレールオンレール方式に比べ、段積み時の作業性がアップします。

正ネスティングラック

正ネスティングは下段に受けがあるタイプで、荷物を床に直置きしたくない場合に使われます。
また、荷物を受けに載せたまま、フォークを差して移動させることができるので、レイアウト変更を頻繁に行う倉庫に向いています。

段積み時の接合方式は「レールオンレール方式」を採用しており、角度の違う上下のレールが荷重でくい込むことで、一体性が高まる設計となっています。

樹脂パレット対応

パレットへの負荷大

＜ パレットの負荷　大 ＞

パレット強度の弱い△部分をネスラックのフレーム部分「井桁」で支える事になり、パレットへの負荷が大きく、破損の原因となります。

矢印
パレットへの負荷小

＜ パレットの負荷　小 ＞

独自のフレーム形状の「木桁」でパレット強度の強い〇部分をしっかりサポート。 パレットへの負荷を減少し、破損リスクを大幅に削減することができます。

ネスティングラック（ネステナー）仕様

製品名 正ネスティングラック 逆ネスティングラック
製品形状
正ネスティングラック正面図
逆ネスティングラック正面図
用途・特長

荷物を積載したまま移動させることが出来ます。

  • 荷物を床に直置きしたくない倉庫・現場向け
  • レイアウト変更を頻繁に行う倉庫・現場向け

1台でパレット2枚分を積載する事が可能。
最下段はハンドリフトでの荷出しが可能

  • パレットや荷物を収納するラックとして使用したい場合
  • 天井高の低い倉庫や現場向け
段積み方式
レール・オン・レール方式ズームアップ
レール・オン・レール方式
プラグ方式ズームアップ
プラグ方式
耐荷重 1000kg／段（1トン）
適合パレット(mm) 1100×1100／1100×1200／1100×1300／1100×1400
※上記サイズ外でも別注で製造可能です。お気軽にお問い合わせ下さい。
有効高さ(mm) 1000／1100／1200／1300／1400／1500／1600／1700／1800／2000
設置例／寸法例
正ネスティングラック3段積み姿図
逆ネスティングラック3（2）段積み姿図

積載面仕様

製品名 通常タイプ Lタイプ
製品形状
通常タイプ
Lタイプ
パレット積載面
通常タイプ　井桁
Lタイプ　木桁
推奨パレット
  • ・プラスチックパレット
  • ・木製パレット(両面仕様)
  • ・プラスチックパレット
特徴
  • ・従来の「井桁」タイプ
  • ・サイズがLタイプよりも豊富
  • ・独自の「木桁」構造
  • ・軽量パレットでもたわまず積載可能

※ネスティングラックをご相談の際は、お使いのパレットの種類をお申し付け下さい。

通常オプション

ネスロック

ネスロック

柱に金具を内向きに取付けることで、仕切り代わりとなってパレットを積載することができます。

ネスバンド

ネスバンド

隣り合う製品同士をバンドで固定することで、転倒抑制・ズレ防止対策となります。

ネストップ

ネストップ

ネストップを最上段に取り付けることで荷物を積載することができ、有効に空間を使用できます。

特注オプション

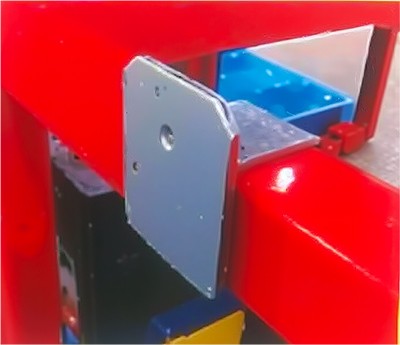

だるま

だるま

パレットの飛び出しを防ぎ、フォークリフト作業のストレスになりません。取付簡単！はめ込むだけで取付OK。

  • ■2個入り1セット
  • ■10セット以上から対応可能
動画を見る
  • 正ネス対応
  • 逆ネス対応
荷崩れ防止ガード

荷崩れ防止ガード

小さい荷物や商品の荷崩れを抑制してくれるオプションです。前面にも取付けが可能です。

  • 正ネス対応
フォークガイド

フォークガイド

積載物を安全に移動する為のオプションです。背面側にも取付けが可能です。

  • 正ネス対応
荷崩れ防止バー

荷崩れ防止バー

積載物の落下を抑制してくれるオプションです。バーの本数は増やすことも可能です。

  • 正ネス対応
  • 逆ネス対応
床板張り

床板張り

底板の素材は合板・鉄板からお選び頂けます。穴あけ加工も可能です。

  • 正ネス対応
  • 逆ネス対応
中板

中板

1台でパレットを2枚収納することができ、効率的な収納が可能です。
※耐荷重500kg/段・後付け不可

  • 正ネス対応
  • 逆ネス対応
中柱

中柱

フレコンバックなど不安定な積載物の落下を抑制してくれるオプションです。本数を増やすことも可能です。

  • 正ネス対応
  • 逆ネス対応

特注仕様もお受けいたします

弊社では、ネスティングラックのサイズと色の特注仕様（オーダーメイド）にも対応しています。
「限られたスペースを無駄なく使いたい」「企業イメージに合わせた色にしたい」といったご要望にお応えしますので、お気軽にお問い合わせください。

ネスティングラックの特注仕様は、10台以上からお受けしています。
特注仕様をご希望の方は、お問い合わせフォームに下記の必要事項をご入力ください。

【サイズの特注仕様】

■ご希望内寸

  • ①奥行：
  • ②間口：
  • ③高さ：
  • 積載面の耐荷重：
    製品形状（正ネスティングまたは逆ネスティング）：
  • 台数：
  • ■段積みで使用予定の場合
  • ネスラックの段積み数：

※弊社担当者がメーカーに製造可能かどうかを確認した後にご案内いたします。
※10台以上であっても強度的な問題で製造できない可能性もありますので予めご了承ください。
※色の特注をご希望の場合は合わせて日塗工番号またはマンセル値をご連絡ください

製品一覧

逆ネスティングラック

品番 適用パレット 外寸 耐荷重 自重 積み重ね
段数
横幅(W) 奥行(D) 高さ(H)
OK-NRP327 1100 x 1100 1350mm 1200mm 1270mm 1トン 46kg 4 詳細を見る
OK-NRP340 1100 x 1100 1350mm 1200mm 1400mm 1トン 46kg 3 詳細を見る
OK-NRP357 1100 x 1100 1350mm 1200mm 1570mm 1トン 47kg 3 詳細を見る
OK-NRP377 1100 x 1100 1350mm 1200mm 1770mm 1トン 51kg 3 詳細を見る
OK-NRP427 1100 x 1200 1450mm 1200mm 1270mm 1トン 47kg 4 詳細を見る
OK-NRP440 1100 x 1200 1450mm 1200mm 1400mm 1トン 46kg 3 詳細を見る
OK-NRP527 1100 x 1300 1550mm 1200mm 1270mm 1トン 48kg 4 詳細を見る
OK-NRP540 1100 x 1300 1550mm 1200mm 1400mm 1トン 48kg 3 詳細を見る
OK-NRP627 1100 x 1400 1650mm 1200mm 1270mm 1トン 50kg 4 詳細を見る
OK-NRP657 1100 x 1400 1650mm 1200mm 1570mm 1トン 50kg 3 詳細を見る
OK-NRP677 1100 x 1400 1650mm 1200mm 1770mm 1トン 55kg 3 詳細を見る

※Lタイプ（樹脂パレット対応）

品番 適用パレット 外寸 耐荷重 自重 積み重ね
段数
横幅(W) 奥行(D) 高さ(H)
OK-NRP327L 1100 x 1100 1350mm 1200mm 1270mm 1トン 45kg 4 詳細を見る
OK-NRP357L 1100 x 1100 1350mm 1200mm 1570mm 1トン 47kg 3 詳細を見る
OK-NRP377L 1100 x 1100 1350mm 1200mm 1770mm 1トン 50kg 3 詳細を見る

正ネスティングラック

品番 適用パレット 外寸 耐荷重 自重 積み重ね
段数
横幅(W) 奥行(D) 高さ(H)
OK-NR32 1100 x 1100 1350mm 1200mm 1200mm 1トン 53kg 4 詳細を見る
OK-NR34 1100 x 1100 1350mm 1200mm 1400mm 1トン 60kg 4 詳細を見る
OK-NR37 1100 x 1100 1350mm 1200mm 1700mm 1トン 58kg 3 詳細を見る
OK-NR44 1100 x 1200 1450mm 1200mm 1400mm 1トン 61kg 4 詳細を見る
OK-NR54 1100 x 1300 1550mm 1200mm 1400mm 1トン 62kg 4 詳細を見る
OK-NR64 1100 x 1400 1650mm 1200mm 1400mm 1トン 64kg 4 詳細を見る
OK-NR67 1100 x 1400 1650mm 1200mm 1700mm 1トン 62kg 3 詳細を見る
